全自动端子机
556全自动五线打端沾锡机

详细说明

特点说明:

1、本机采用总线控制伺服系统,伺服电机驱动,90度垂直沾锡确保线芯粘锡均匀,深度精确,速度快,精度高;

2、采用自动检测功能:气压低下,电机异常,皮带异常,原点复位异常,且异常时能自动停机,并将检测故障原因显示出来,方便,迅速排除故障;

3、配备台湾上银导轨、丝杆;日本SMC气动元件;欧姆龙感应开关;

4、扭线机构采用数字化调节,线径大小适用范围广,实现通用性扭线;

5、该设备为触摸屏操作界面,中英文结合,线材切断长度,剥皮长度,半剥长度,扭线松紧,扭线长度,打端位置,沾锡长度全数字化设置;

6、可储存100套加工程序,更换工序和材料迅速。


技术参数:
加工范围AWG18-AWG28
切断长度 15mm-800mm(特殊要求可定制)
切断精度0.2mm±0.02*L(长度)
剥皮长度 0.1mm-12mm
扭线长度3-10mm
沾锡长度1-12mm
压着能力2.0T
速度4500-6000条/(长度100mm以内)
空气压力0.5—0.7Mpa(需使用清洁干燥空气)
电源AC220V 50Hz
重量 约250kg
外形尺寸 900×600×1400mm(不含凸起部分)
检测装置电线有无、电线打结、压接异常、气压异常

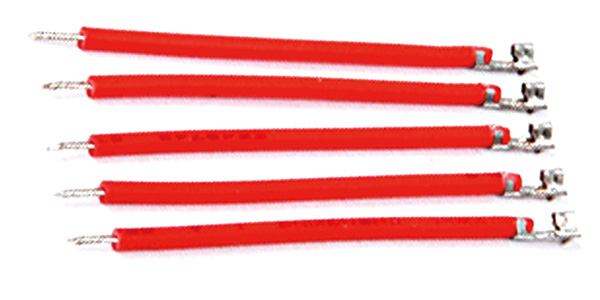

功 能 电线切断、单端剥皮、双端剥皮、单端半剥、单端扭线、单端压着、单端沾锡
